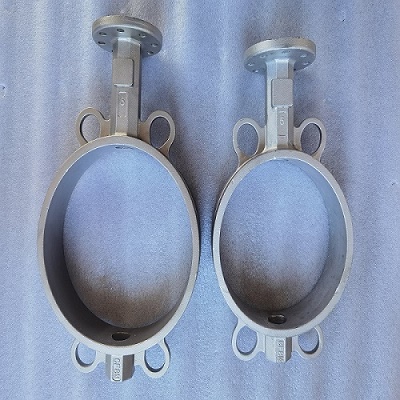

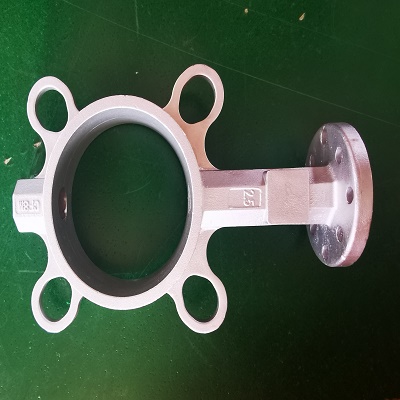

Corps de vanne papillon en acier inoxydable CF8 CF8M CF3M

La vanne papillon assise résiliente est une conception à double bride qui peut être utilisée pour un service sans issue. Cette série de vannes papillon présente de nombreuses caractéristiques et avantages de conception tels que des cotes Cv élevées, un minimum de pièces exposées au support de ligne, une plus grande fiabilité et une longue durée de vie éprouvée. L’un des principaux avantages de conception de cette gamme de produits de vannes est la compatibilité internationale.


  Contact maintenant
Détails du produit




Paramètres techniques :


Taille DN32-DN600 DN650-DN2000
Pression de service 16Bar 10Bar
Coquille 24Bar 15Bar
Sceau (Air) 6Bar 6Bar
Température de fonctionnement -40°C ~+160 °C
Environnement d’exploitation Ballast et système de cale Traitement chimique
Usines de dessalement Appareils de forage Eau potable
Poudre sèche Aliments et boissons Usines de gaz
HAVC Industrie minière Industrie papetière Manutention du sable Eau de mer Industrie sucrière
Traitement thermotechnique des eaux usées
Méthode de conduite Levier à main Worm Gear Électrique Pneumatique


Norme exécutive :


Norme de conception EN 593 , MSS SP67 API 609 BS5155
Inspection et test API 598 ISO 5208 EN 12266
Norme de fin ANSI B16.1 CL. 125LB & B16.5 CL. 150LB
AS 2129 Tableau D & E BS 10 Tableau D & E
À partir de 2501 PN6, PN10 et PN16
EN 1092 PN6, PN10 & PN16
ISO 2531 PN6, PN10 et PN16
ISO 7005 PN6, PN10 et PN16
KS B 1511 / JIS B 2210 5K & 10K
MSS SP44 CL. 150 LB AWWAC207
SABS 1123 Tableau 1000/3 & Tableau 1600/3
Face à face ISO 5752 , EN 558 , MSS SP67 et API 609 DIN3202
Bride supérieure Norme ISO 5211

Stainless steel valve body 2inch.jpg微信图片_20220122100440.jpg

Matériel principal:

Nom Matériel
Corps Fonte Fonte Ductile Acier au Carbone Acier inoxydable AL-Bronze
Disque Fonte ductile Acier au carbone Acier inoxydable AL-Bronze
Arbre Acier inoxydable Monel K500
Siège BUNA NBR EPDM VITON PTFE HEPDM Néoprène Hypalon Caoutchouc naturel

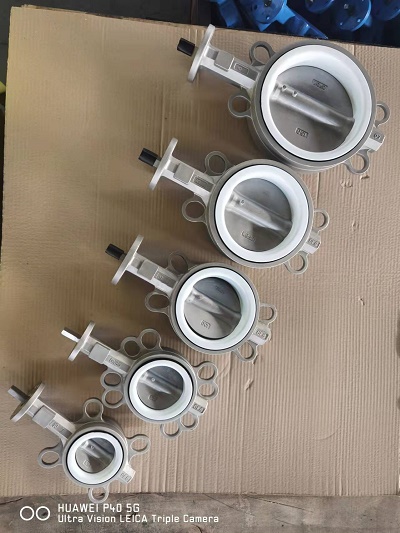

Forme du produit
