Différentes exigences d’installation pour les joints souples en caoutchouc

2021/12/25 15:03

Les joints souples en caoutchouc ont été largement utilisés dans l’industrie. L’installation de joints souples en caoutchouc nécessite des exigences d’installation différentes selon les différents types de joints en caoutchouc. Joints en caoutchouc vissés filetés: Faites attention à l’installation de joints en caoutchouc vissés. Les raccords de tuyauterie sont posés à plat sur une surface horizontale. Lors de l’installation, il est nécessaire de visser la structure filetée dans la section de levage des raccords de tuyauterie, puis de visser l’autre section des raccords de tuyauterie, en la maintenant sur le plan horizontal pour éviter une force inégale pendant le processus d’installation. En conséquence, le joint en caoutchouc est déchiré. Ensuite, serrez le filetage de la vis avec une main ou une clé, puis fixez les deux extrémités de la boîte de joint en caoutchouc à vis sur un objet qui n’est pas facile à étirer ou à déformer!

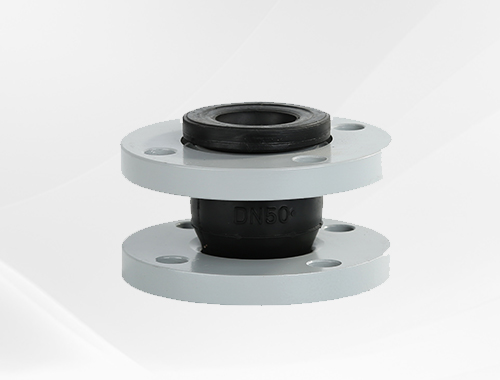

 Different installation requirements for rubber soft joints.jpg

Le dispositif de connexion de la pince au joint en caoutchouc:


Les joints en caoutchouc de type pince utilisent des pinces au lieu de brides et de boulons. Lors de l’installation, les deux buses des joints en caoutchouc de type pince peuvent être gainées séparément sur les tuyaux à raccorder, et les joints en caoutchouc peuvent être fixés aux tuyaux à travers les pinces. . Lorsque la pince est connectée au joint en caoutchouc, la pince peut être desserrée, afin d’atteindre l’objectif de compenser le déplacement de la canalisation dû à la dilatation et à la contraction thermiques et au transport de l’eau.


Le dispositif de joint souple en caoutchouc de type bride:


1. Joint en caoutchouc souple Lorsque le pipeline est construit, il doit être à l’état naturel et le produit ne doit pas être déformé artificiellement lors de son installation.


2. Lors de l’installation d’un joint en caoutchouc, la tige de vis du boulon doit s’étendre jusqu’à l’extérieur du joint et les boulons sur la face d’extrémité de chaque bride doivent être serrés à plusieurs reprises et uniformément au moyen d’une pression diagonale pour éviter toute déviation de pression.


3. Lorsque le déplacement de la canalisation est supérieur au montant de compensation supplémentaire de l’articulation, le nombre de joints doit être ajouté parallèlement au déplacement. Il est interdit d’ajuster la tolérance excessive du pipeline, de sorte que le joint soit dans des conditions de déplacement de déviation et d’erreur supplémentaires, et ne puisse pas dépasser la limite. (Extension, déplacement, déviation, etc.), voir le tableau ci-dessous pour les données spécifiques de l’appareil utilisées.


4. Pour l’alimentation en eau de grande hauteur ou l’alimentation en eau suspendue, la canalisation doit être fixée sur le cintre, le support ou le cadre d’ancrage, et le joint ne doit pas être autorisé à accepter le composant et la force axiale propres au pipeline, sinon le joint doit être équipé d’un dispositif anti-traction (la force de réception doit être supérieure à celle du pipeline). force axiale).
